MQ-9 Reaper

MQ-9 Reaper («Жнец») — американский тяжёлый разведывательно-ударный беспилотник (БПЛА) самолётного типа разработки компании General Atomics. Это первый аппарат, изначально спроектированный не как разведчик с «прикрученным» оружием, а как полноценный ударный дрон «охотник-убийца» (hunter-killer). За два десятилетия эксплуатации «Рипер» стал символом эпохи дистанционных войн: платформа, способная сутками висеть над районом за тысячи километров от оператора и наносить точечные удары управляемыми ракетами и бомбами.

В этом материале разберём аппарат по делу: что он собой представляет, как создавался, из чего состоит, каковы его реальные характеристики, какие бывают модификации, как выглядит боевое применение, в чём сильные и слабые стороны, чем ему противодействуют и чем он отличается от аналогов вроде турецкого Bayraktar TB2. Материал носит информационно-образовательный характер.

Что такое MQ-9 Reaper

MQ-9 Reaper — большой турбовинтовой беспилотник, который в западной классификации относят к категории MALE (Medium-Altitude, Long-Endurance — средневысотный аппарат большой продолжительности полёта), а по фактическому потолку он вплотную приближается к классу HALE (высотных). Индекс «MQ» означает «M» — multi-role (многоцелевой) и «Q» — unmanned (беспилотный). Прозвище Reaper переводится как «жнец» и точно передаёт назначение: находить и уничтожать цели.

Ключевое отличие «Рипера» от массы других дронов в том, что это не расходуемый боеприпас и не лёгкий разведчик, а многоразовая ударная платформа размером с небольшой самолёт. Размах крыла около 20 метров — больше, чем у истребителя F-16. При этом в кабине никого нет: весь экипаж — пилот и оператор сенсоров — находится в наземной станции, которая может стоять хоть на соседнем аэродроме, хоть на другом континенте. Управление в дальней зоне идёт через геостационарные спутники связи, что снимает ограничение по дальности радиогоризонта.

Функционально аппарат совмещает две роли. Первая — разведка, наблюдение и целеуказание (ISR): мощный оптико-электронный комплекс часами ведёт наблюдение, распознаёт людей и технику, передаёт видео в реальном времени. Вторая роль — ударная: под крылом на нескольких узлах размещаются высокоточные ракеты и корректируемые бомбы. Совмещение этих функций породило концепцию «find, fix, finish» (обнаружить, зафиксировать, поразить), когда один аппарат и находит цель, и наносит по ней удар без задержки на вызов другой авиации.

В отличие от барражирующих боеприпасов вроде Герани-2 или Ланцета, которые расходуются в одном вылете, «Рипер» — дорогостоящая многоразовая система, рассчитанная на тысячи часов налёта. Там, где камикадзе-дрон решает разовую задачу за тысячи долларов, Reaper обеспечивает длительное присутствие в воздухе, гибкость применения и многократное использование, но ценой в десятки миллионов долларов и сложнейшей инфраструктуры управления. Он не действует в одиночку: за каждым вылетом стоит спутниковая связь, наземные станции, аналитические центры и экипажи — «Рипер» является узлом большой сети, а не автономной единицей.

История создания

История «Рипера» начинается с его предшественника — беспилотника MQ-1 Predator, который General Atomics разрабатывала с середины 1990-х. Predator был лёгким разведчиком с поршневым двигателем, и когда на него в 2001 году впервые подвесили противотанковые ракеты AGM-114 Hellfire, стало ясно: концепция вооружённого разведчика работает, но лёгкому аппарату катастрофически не хватает грузоподъёмности, мощности и скорости. Главной проблемой был «сенсор-стрелок разрыв» — задержка между обнаружением цели и её поражением, за время которой цель успевала уйти.

Первый прототип, тогда называвшийся Predator B, поднялся в воздух в феврале 2001 года. Ключевым решением стала замена поршневого двигателя на турбовинтовой Honeywell TPE331, что дало кратный рост мощности, потолка и грузоподъёмности. Аппарат стал крупнее, получил больший размах крыла, увеличенный запас топлива и множество узлов подвески — из вооружённого разведчика он превратился в специализированный ударный самолёт-беспилотник. В середине 2000-х программа получила официальное обозначение MQ-9 и имя Reaper.

Официально MQ-9 поступил на вооружение ВВС США около 2007 года и почти сразу начал применяться в Афганистане и Ираке. Именно там сформировался классический сценарий: аппарат часами кружит над районом, операторы наблюдают за целью и накапливают данные, а затем при получении разрешения наносят удар. В 2010-е аппарат непрерывно совершенствовался — появлялись новые оптико-электронные станции, расширялась номенклатура вооружения, улучшались каналы связи. «Риперы» закупили Великобритания, Италия, Франция, Испания, Нидерланды; появились экспортные версии SkyGuardian и морская SeaGuardian.

К 2020-м годам в производство пошёл существенно обновлённый вариант MQ-9B с новым крылом большего удлинения, улучшенной авионикой и возможностью интеграции в гражданское воздушное пространство. Одновременно военные всё чаще сталкивались с тем, что в условиях насыщенной ПВО и радиоэлектронной борьбы крупный, тихоходный и заметный «Рипер» становится уязвим. Несколько потерь аппаратов заставили пересматривать тактику. Тем не менее к середине 2020-х MQ-9 остаётся одной из самых массовых ударных беспилотных систем в мире.

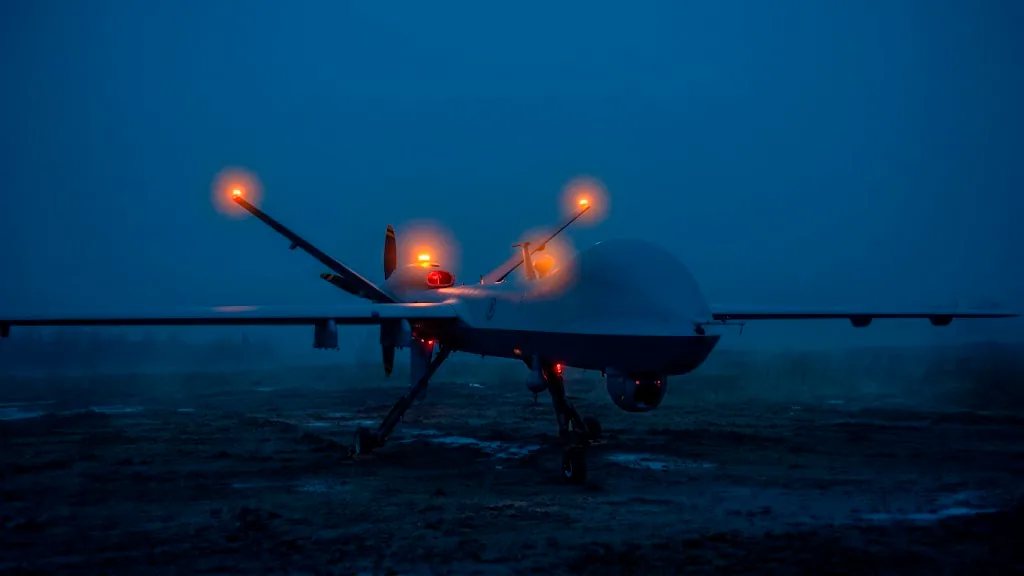

Конструкция и устройство

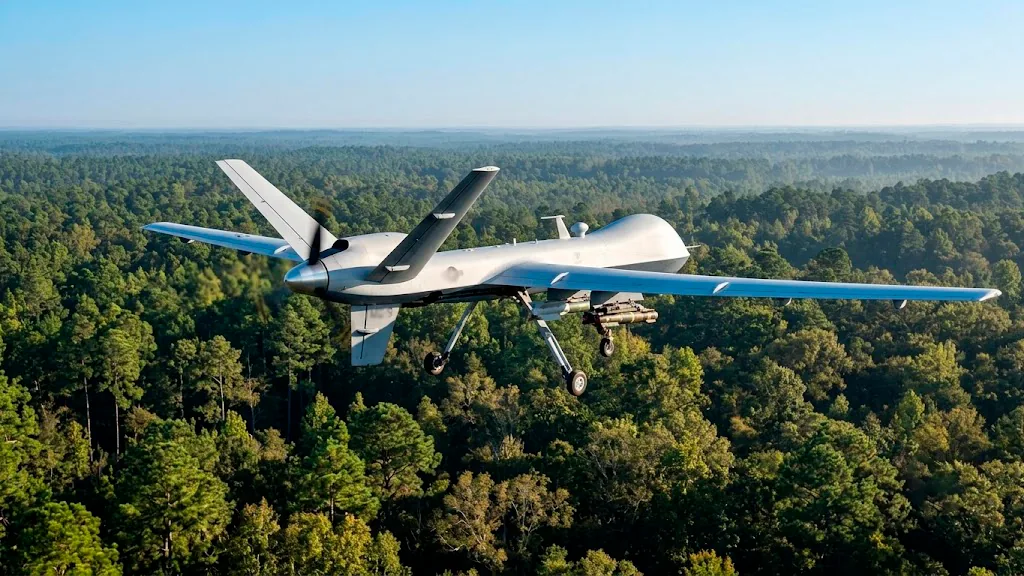

С точки зрения аэродинамики «Рипер» — классический моноплан нормальной схемы с высокорасположенным прямым крылом большого удлинения, толкающим воздушным винтом в хвостовой части и V-образным хвостовым оперением. Длинное узкое крыло обеспечивает высокое аэродинамическое качество, критичное для многочасового полёта, а расположение винта сзади освобождает носовую часть для сенсоров, а подкрыльевое пространство — для вооружения.

Планер и силовая установка

Планер выполнен преимущественно из композитов — углепластика и других лёгких прочных материалов, что при большом размахе удерживает взлётную массу в пределах примерно 4760 кг. Под характерной «горбатой» носовой частью размещена спутниковая антенна большого диаметра под радомом, а снизу носа — поворотная турель с оптико-электронной станцией. Шасси трёхопорное, убирающееся, рассчитанное на взлёт и посадку с подготовленной полосы (в отличие от катапультного старта лёгких разведчиков вроде Орлана-10).

Сердце аппарата — турбовинтовой двигатель Honeywell TPE331-10 мощностью около 900 лошадиных сил, вращающий толкающий винт изменяемого шага. Именно переход с поршневого мотора Predator на турбовинтовой стал главным качественным скачком: он дал потолок до 15 000 метров, скорость до 480 км/ч и способность нести многократно большую нагрузку. Турбовинтовая схема оказалась золотой серединой между прожорливым турбореактивным и маломощным поршневым двигателем: винт эффективно преобразует мощность в тягу на умеренных скоростях барражирования, а газотурбинная основа обеспечивает мощность и надёжность.

Авионика и полезная нагрузка

MQ-9 не является автономным роботом: им управляет экипаж из двух человек — пилот и оператор сенсоров. Значительная часть полёта проходит в автоматических режимах: аппарат сам держит маршрут, высоту и скорость, барражирует по кругу, а при потере связи выполняет заранее заложенную программу (вернуться в зону устойчивой связи или на базу). Решение на применение оружия при этом всегда принимает человек — архитектура «человек в контуре управления» остаётся принципиальной.

Полезная нагрузка делится на сенсоры и вооружение. Сенсорная часть — многоспектральная оптико-электронная станция MTS в носовой турели: дневная камера высокого разрешения, тепловизионный канал, лазерный дальномер и лазерный целеуказатель. Отдельно может ставиться радиолокатор с синтезированной апертурой (РСА), который «видит» сквозь облачность и обнаруживает движущиеся цели. Ударная часть — до шести-семи узлов подвески под управляемые ракеты AGM-114 Hellfire и корректируемые бомбы (GBU-12, GBU-38 и другие). Суммарная масса подвесной нагрузки достигает примерно 1700 кг — кратно больше, чем у лёгких ударных беспилотников.

Тактико-технические характеристики

Ниже сведены основные характеристики MQ-9 Reaper по открытым источникам. Все значения ориентировочные и зависят от модификации, конфигурации нагрузки и источника данных.

Размах крыла около 20 метров определяет весь облик аппарата: длинное крыло даёт высокое аэродинамическое качество и низкое сопротивление, что напрямую переводится в экономичность и продолжительность полёта. Обратная сторона — уменьшенная манёвренность и большая заметность. Взлётная масса до 4760 кг и боевая нагрузка до 1700 кг ставят «Рипер» в иную весовую категорию: для сравнения, Bayraktar TB2 несёт около 150 кг вооружения — более чем в десять раз меньше.

Продолжительность полёта свыше 27 часов и дальность канала до 1850 километров (а через спутник — практически неограниченная) формируют главное преимущество — способность к длительному присутствию. Максимальная скорость до 480 км/ч в бою достоинством не является: это «перегоночная» цифра, в реальной работе аппарат летает на меньших крейсерских скоростях ради экономии топлива. Именно относительно невысокая скорость и делает «Рипер» уязвимым перед современными средствами ПВО. Потолок до 15 000 метров выводит его за пределы досягаемости лёгкого стрелкового оружия, ПЗРК и малокалиберной зенитной артиллерии.

Модификации и версии

За годы производства «Рипер» оброс семейством модификаций и экспортных вариантов. Под одним общим названием на практике скрываются заметно различающиеся по возможностям аппараты — от ранних боевых версий до современных морских патрульных платформ.

• MQ-9A — исходная серийная версия для ВВС США, основа американского парка. Последовательно получала блоковые обновления (Block 1, Block 5 и далее): улучшались авионика, электроснабжение, каналы связи, шифрование и совместимость с вооружением.
• MQ-9A ER (Extended Range) — конфигурация с дополнительными подкрыльевыми топливными баками вместо части вооружения ради увеличенной продолжительности полёта.
• MQ-9B SkyGuardian — наиболее значительный шаг: новое крыло большего удлинения (продолжительность в отдельных конфигурациях свыше 40 часов) и системы для сертификации полётов в гражданском воздушном пространстве.
• MQ-9B SeaGuardian — морской вариант с радиолокатором обзора морской поверхности и средствами обнаружения подводных лодок для патрулирования обширных акваторий.
• Protector RG Mk1 — британская версия MQ-9B, адаптированная под национальную номенклатуру вооружения, связи и требования по безопасности полётов.

Условно можно выделить три «поколения» аппарата. Первое — ранние MQ-9A конца 2000-х, заложившие концепцию. Второе — модернизированные MQ-9A с блоковыми обновлениями 2010-х. Третье — семейство MQ-9B 2020-х годов с новым крылом, рекордной продолжительностью и возможностью интеграции в гражданское небо. Многие «модификации» на практике — это не отдельные заводские версии, а комбинации базовой платформы с разными комплектами нагрузки, ПО и вооружения под конкретного заказчика.

Применение и тактика

Типовой боевой вылет «Рипера» проходит по устойчивому циклу, за которым стоит целая система людей и техники. Общая логика такова.

1. Постановка задачи. Экипаж и разведывательное сопровождение получают задание: район наблюдения, характер целей, правила применения оружия. Планируется маршрут и конфигурация нагрузки.
2. Взлёт и переход на спутниковый канал. Взлёт выполняется вручную по прямому радиоканалу; после набора высоты управление переключается на спутниковый канал, и аппаратом можно управлять хоть с другого континента.
3. Полёт в район. Аппарат в автоматическом режиме идёт по маршруту на экономичной крейсерской скорости, экономя топливо для длительной работы.
4. Барражирование и наблюдение. Над районом «Рипер» встаёт в круг и часами ведёт наблюдение оптикой и радаром, сопровождая цели и передавая видео в реальном времени.
5. Обнаружение и идентификация. Оператор сенсоров распознаёт цель, уточняет координаты и сопоставляет с правилами применения.
6. Принятие решения на удар. Решение о применении оружия принимает человек в соответствии с установленными процедурами — аппарат не открывает огонь автономно.
7. Наведение и удар. Оператор подсвечивает цель лазером или вводит координаты в боеприпас, выполняется пуск ракеты или сброс бомбы, оптика фиксирует результат.
8. Возвращение и посадка. По выработке задачи или топлива аппарат возвращается, управление переключается на прямой радиоканал, выполняется посадка.

Способы применения различаются в зависимости от задачи. Чистая разведка (ISR) — самый частый и наименее рискованный сценарий: аппарат часами вскрывает перемещения техники, маршруты снабжения и позиции, а вооружение может вообще не применяться. Классический сценарий «охотник-убийца» совмещает разведку и удар в одном вылете: аппарат находит цель, дожидается благоприятного момента и поражает её ракетой Hellfire без задержки на вызов другой авиации. Наконец, «Рипер» может выполнять функции, близкие к непосредственной авиационной поддержке, а также служить летающим пунктом целеуказания и ретрансляции для других ударных средств.

Сильные и слабые стороны

Как у любой узкоспециализированной платформы, у «Рипера» есть очевидные достоинства и столь же очевидные ограничения, вытекающие из самой его концепции.

Сильные стороны

• Рекордная продолжительность полёта свыше 27 часов — способность к длительному присутствию над районом и установлению «паттерна жизни» цели.
• Глобальная дальность через спутниковый канал — управление практически из любой точки планеты.
• Мощный многоспектральный сенсорный комплекс с гиростабилизированной оптикой и радаром, работающий круглосуточно и в плохую погоду.
• Значительная боевая нагрузка до 1700 кг — несколько ракет и бомб одновременно с сохранением разведывательных возможностей.
• Многоразовость и гибкость конфигурации: соотношение сенсоров, вооружения и топливных баков подбирается под задачу.
• Отсутствие риска для экипажа — потеря аппарата не означает гибели людей на борту.

Слабые стороны

• Высокая уязвимость перед развитой ПВО: крупный, тихоходный и заметный аппарат — лёгкая цель для серьёзных зенитных ракетных комплексов и истребителей.
• Критическая зависимость от спутниковой связи, уязвимой к радиоэлектронной борьбе и кибератакам.
• Очень высокая стоимость (около 30 млн долларов) — каждая потеря дорога, аппарат нельзя рассматривать как расходуемое средство.
• Потребность в развёрнутой инфраструктуре — спутниках, наземных станциях, экипажах — вне которой возможности резко сокращаются.
• Низкая манёвренность и большая заметность как следствие длинного крыла, оптимизированного под дальность, а не под уклонение.
• Метеозависимость — сильный ветер, обледенение и тяжёлые условия ограничивают применение.

Важно понимать, что достоинства и недостатки «Рипера» — две стороны одной медали. Большое экономичное крыло, дающее рекордную продолжительность полёта, неизбежно означает крупные размеры и заметность. Ставка на дистанционное управление через спутник неизбежно означает зависимость от связи. Насыщенность дорогой электроникой неизбежно означает высокую стоимость. Убрать слабость, не пожертвовав силой, невозможно — именно поэтому перспективные аппараты строятся уже на иных концепциях: малозаметности, массовости, автономности.

Противодействие: РЭБ, ПВО, перехват

Крупный тихоходный «Рипер» уязвим сразу по нескольким направлениям, и опыт конфликтов 2020-х это подтвердил. Первое направление — РЭБ. Самая уязвимая подсистема аппарата — связь: и спутниковый канал управления, и сигнал спутниковой навигации GPS могут подавляться мощными помехами. Подавление GPS вынуждает аппарат опираться на инерциальную навигацию с накапливающимся дрейфом, а нарушение канала управления лишает «Рипер» его главного преимущества — глобальной дальности и работы в реальном времени.

Второе направление — классическая ПВО. Потолок до 15 000 метров защищает аппарат от лёгкого оружия и ПЗРК, но не от современных зенитных ракетных комплексов средней и большой дальности, для которых крупный тихоходный дрон с большой радиолокационной заметностью — удобная цель. «Рипер» не проектировался как малозаметный аппарат, почти не способен к энергичному манёвру уклонения и подолгу кружит по предсказуемым маршрутам, что даёт расчёту ПВО время на подготовку. Третье направление — перехват: пилотируемый истребитель или специализированный дрон-перехватчик легко догоняет и уничтожает тихоходную платформу, если та оказывается в зоне досягаемости.

Сравнение с аналогами

Понять место «Рипера» проще всего в сравнении с другими разведывательно-ударными платформами. Ближайший по концепции, но заметно более лёгкий аппарат — турецкий Bayraktar TB2; российский аналог среднего класса — Форпост-Р. Все цифры ориентировочные.

Из сравнения видно главное: «Рипер» — тяжеловес верхнего эшелона. Он несёт более чем в десять раз больше вооружения, летает выше, быстрее и дольше, но и стоит в разы дороже более лёгких машин. TB2 и Форпост-Р выигрывают в цене и доступности, а значит, их потеря менее болезненна; «Рипер» же выигрывает в дальности, высоте, продолжительности и мощности ударного арсенала. По сути, они решают разные задачи: TB2 — массовое доступное средство для средних армий, Reaper — тяжёлая премиальная платформа длительного присутствия для армии с глобальной инфраструктурой.

Эта разница отражает более широкую развилку в развитии беспилотной авиации. Одна школа делает ставку на максимальные возможности отдельной платформы, принимая высокую цену и уязвимость как плату. Другая предпочитает доступность и массовость: пусть каждый аппарат скромнее, зато их можно иметь много и не бояться потерь. Конфликты 2020-х с их насыщенной ПВО и войной дешёвых дронов скорее подтверждают правоту второй школы в условиях высокой интенсивности, но не отменяют ценности первой там, где важнее всего качество и длительность присутствия. За два десятилетия MQ-9 стал эталоном, с которым сравнивают почти все новые ударные беспилотники в мире.

Обучение оператора и выводы

Управление «Рипером» кардинально отличается от пилотирования модели или FPV-дрона. Пилот работает через цепочку преобразований: команды кодируются, идут по спутниковому каналу с задержкой в доли секунды, принимаются бортовым компьютером и им транслируются в отклонение рулей. Из-за латентности прямое ручное пилотирование в дальней зоне рискованно, поэтому большая часть полёта выполняется командами верхнего уровня — «лети в точку», «встань в круг», «набери высоту», — а автопилот берёт на себя стабилизацию. Взлёт и посадка, требующие быстрой реакции, выполняются по прямому радиоканалу с минимальной задержкой.

Экипаж из пилота и оператора сенсоров работает посменно — именно это позволяет реализовать многочасовые вылеты, которые живой лётчик в кабине физически не выдержал бы. Подготовка оператора включает не только управление аппаратом, но и работу с целевой нагрузкой, распознавание целей, знание правил применения оружия и слаженное взаимодействие с разведывательным сопровождением. За внешней «видеоигровой» простотой стоит высокая ответственность и серьёзная психологическая нагрузка: решение на удар всегда принимает человек.

Итог: MQ-9 Reaper — это не столько отдельный аппарат, сколько целая концепция ведения боевых действий, материализованная в металле и композитах. Он воплотил идею постоянного присутствия в воздухе беспилотных платформ вместо коротких налётов пилотируемой авиации. В конфликтах против слабого противника «Рипер» доминировал, но в мире дешёвых массовых дронов и мощной ПВО его роль приходится определять заново. Чтобы глубже разобраться в теме, стоит изучить и смежные материалы — например, раздел про РЭБ и про современные FPV-дроны, которые бросают вызов дорогим платформам верхнего эшелона.
