Орлан-10

Орлан-10 — самый узнаваемый российский разведывательный беспилотник самолётного типа и главная «рабочая лошадка» тактической разведки последних полутора десятилетий. Лёгкий аппарат с размахом крыла около 3,1 метра и взлётной массой порядка 14–18 кг способен часами держаться над районом наблюдения, передавая картинку в реальном времени, корректируя огонь артиллерии, ретранслируя сигнал для других беспилотников и одновременно ведя радиотехническую разведку. Этот материал — сжатый энциклопедический справочник: история, устройство, характеристики, тактика, противодействие и сравнение с аналогами вроде ZALA 421-16Е и Supercam S350.

Что такое Орлан-10

Орлан-10 — беспилотный летательный аппарат самолётного типа, то есть с неподвижным крылом и воздушным винтом, в отличие от мультикоптеров вроде DJI Mavic 3. Это разведчик тактического звена: его задача — не наносить удары, а «видеть» за противника, обнаруживать цели, следить за перемещениями и передавать данные тем, кто открывает огонь. По классификации это лёгкий БПЛА малого радиуса действия с большой продолжительностью полёта.

Массовым его сделало сочетание качеств. Он лёгкий и компактный: перевозится в нескольких кофрах, разворачивается расчётом из двух-трёх человек, запускается с портативной катапульты и не требует аэродрома. Он относительно дёшев — единицы миллионов рублей, а не десятки миллионов долларов, как тяжёлые ударные аппараты класса MQ-9 Reaper. И он держится в воздухе очень долго: до 16 часов, что позволяет одному экипажу контролировать участок фронта половину суток.

Важно, что «Орлан-10» — это не отдельный дрон, а комплекс. В штатной конфигурации в него входят несколько аппаратов (обычно два-три), наземная станция управления с антеннами, катапульта, комплект сменной нагрузки, средства связи и электропитания. Аппараты работают согласованно: один ведёт разведку над целью, второй в это время ретранслирует сигнал выше и дальше, третий готовится к вылету. Именно поэтому дальность указывается диапазоном — от 120 км прямым каналом до 500–600 км при работе группой.

Ещё одна черта — модульность полезной нагрузки. В отсеках фюзеляжа размещаются сменные модули: дневная камера, тепловизор для работы ночью, аппаратура ретрансляции, средства радиотехнической разведки. Один планер, меняя «начинку», превращается то в разведчик-корректировщик, то в летающий ретранслятор, то в станцию радиоперехвата. Это резко расширяет спектр задач и удешевляет эксплуатацию. При этом Орлан-10 не «камикадзе» вроде Ланцета или Герани-2 — он возвращается на базу для повторного использования.

История создания

История Орлана-10 неотделима от его разработчика — петербургского «Специального технологического центра» (СТЦ), основанного в 2001 году и изначально занимавшегося радиоэлектронной аппаратурой и средствами радиомониторинга. Именно этот бэкграунд определил сильные стороны будущего беспилотника — связь, навигацию и помехозащищённость. Работы над семейством «Орлан» стартовали во второй половине 2000-х, когда армия осознала дефицит собственных тактических средств воздушной разведки.

К рубежу 2009–2010 годов сложился облик аппарата, который принято считать точкой отсчёта: лёгкий планер самолётной схемы, катапультный старт, парашютная посадка, ставка на сменную нагрузку и развитые средства связи. Именно 2010 год фигурирует как начало «официальной» биографии. Серьёзную проверку боем комплекс начал проходить в середине 2010-х: каждый эпизод применения давал обратную связь, и разработчик реагировал итерациями — менялись электроника, антенны, программное обеспечение наземной станции, состав нагрузки.

Ключевым решением стала ставка на массовость и технологичность. Аппарат проектировался так, чтобы выпускаться крупными сериями из доступных материалов и коммерческой элементной базы. Это осознанный инженерный выбор, характерный для всего мирового беспилотного строения, а не признак «кустарности»: он удешевляет производство и облегчает ремонт, а надёжность обеспечивается системной инженерией. Массовость дала важный эффект — потеря отдельного аппарата (а разведчики теряются регулярно) перестала быть болезненной. К началу 2020-х Орлан-10 стал фактическим стандартом тактической воздушной разведки в своём звене.

Конструкция и устройство

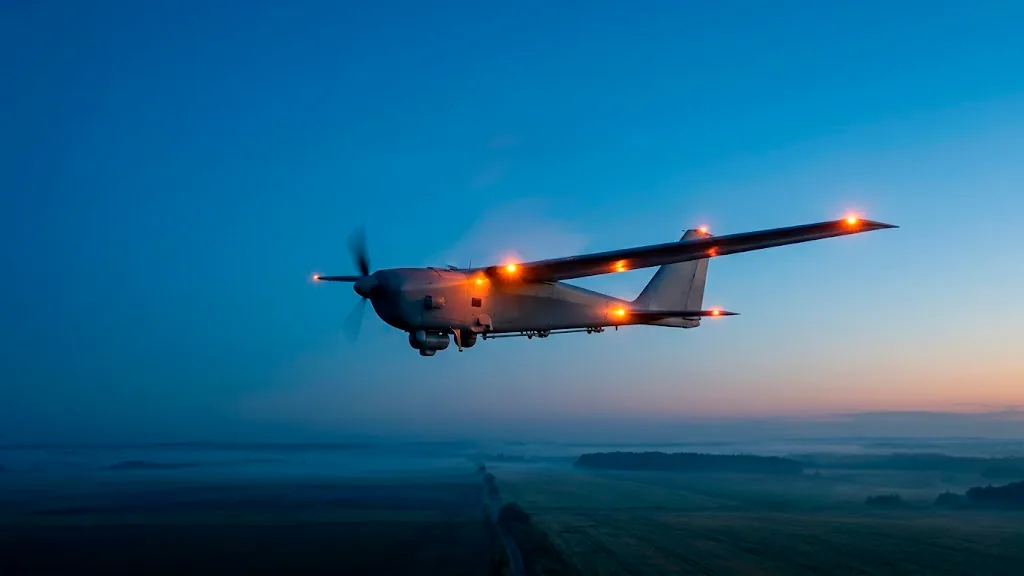

Орлан-10 — классический легкомоторный беспилотник самолётной схемы: высокорасположенное прямое крыло, компактный фюзеляж-гондола, двигатель внутреннего сгорания с воздушным винтом, хвостовое оперение. Ничего экзотического — и в этом сила: простые решения легче производить, обслуживать и ремонтировать в поле. Общая философия конструкции — «дёшево, ремонтопригодно, разборно»: крыло отделяется от фюзеляжа, аппарат укладывается в компактные кофры.

Планер построен вокруг лёгкого фюзеляжа-гондолы с прямым высокорасположенным крылом размахом около 3,1 м. Высокое расположение крыла даёт устойчивость и хороший обзор вниз — а именно вниз «смотрит» разведчик. Крыло разъёмное: две консоли пристыковываются к центроплану. Широко используются композиты и пластики — они лёгкие, жёсткие и частично радиопрозрачны, что важно для антенн. Шасси нет: аппарат садится на парашюте, гася удар конструкцией фюзеляжа, поэтому планер сделан прочным и ремонтопригодным.

В основе силовой установки — компактный двигатель внутреннего сгорания, вращающий винт. Выбор ДВС не случаен: именно бензиновый двигатель с запасом топлива обеспечивает продолжительность полёта до 16 часов, недостижимую для аппаратов на аккумуляторах. Винт создаёт тягу для крейсерского полёта на 90–150 км/ч и набора высоты до 5000 м. Обратная сторона — шум и тепловой след, но на рабочих высотах они рассеиваются. Электроника питается от отдельных аккумуляторов и генератора: разделение «ДВС для полёта, электрика для нагрузки» повышает надёжность.

Управление идёт по радиоканалу с наземной станции, но значительную часть работы берёт автопилот: аппарат летит по путевым точкам, удерживает высоту и курс, барражирует над целью и автоматически возвращается при потере связи. Навигация комбинирует спутниковую систему (GPS/ГЛОНАСС) и инерциальные датчики — эта избыточность критична для живучести, ведь спутниковый канал первым страдает от помех. Наземная станция — «мозг на земле»: терминал со специализированным ПО, приёмопередатчик и антенны, откуда оператор планирует полёт, следит за телеметрией и управляет нагрузкой.

Полезная нагрузка — то, ради чего аппарат поднимается в воздух. Базовый набор — оптико-электронная станция: дневная камера с оптическим зумом для детального разглядывания целей и тепловизор для работы ночью, в тумане и дыму. Камеры монтируются в гиростабилизированной турели, удерживающей объект в кадре независимо от эволюций аппарата; ПО наземной станции привязывает картинку к координатам, что и даёт готовые данные целеуказания. Помимо оптики, ставятся аппаратура ретрансляции, средства радиотехнической разведки и, в отдельных вариантах, радиоэлектронного противодействия.

Тактико-технические характеристики

Ниже — ключевые параметры Орлана-10 по открытым источникам. Часть значений (особенно стоимость и предельная дальность с ретрансляцией) носит ориентировочный характер и различается от партии к партии, поскольку комплекс постоянно дорабатывается.

Размах ~3,1 м и масса ~14–18 кг — это лёгкий аппарат, переносимый небольшим расчётом без аэродрома и тяжёлой техники. Малые размеры дают малозаметность на рабочей высоте; обратная сторона — ограниченная нагрузка и чувствительность к сильному ветру и обледенению. Полезная нагрузка до 5–6 кг достаточна для полноценной оптико-электронной станции либо для аппаратуры ретрансляции или радиоразведки; для разведчика важнее качество «глаз», а не их вес.

Дальность до 120 км прямым каналом и до 500–600 км с ретрансляцией — самый «многослойный» параметр: прямая дальность ограничена радиогоризонтом, а ретрансляция через второй аппарат кратно увеличивает радиус группы. Практический рабочий радиус обычно скромнее предельных цифр. Скорость 90–150 км/ч и потолок до 5000 м выводят аппарат из зоны эффективного огня стрелкового оружия и большинства переносных ЗРК, сохраняя приемлемое качество оптической разведки. Продолжительность до 16 часов — флагманская характеристика и главная причина ценности: непрерывное наблюдение половину суток одним аппаратом.

Модификации и версии

За единым именем «Орлан-10» скрывается целое семейство исполнений, различающихся составом полезной нагрузки, версией электроники и уровнем защищённости. Внешне похожие аппараты разных серий заметно отличаются «начинкой». Комплекс не переиздавался «поколениями» с громкими индексами, а непрерывно дорабатывался, поэтому границы между «версиями» во многом условны.

Первый принцип классификации — по типу задачи, определяемому нагрузкой. Разведывательно-наблюдательный вариант несёт оптико-электронную станцию (камера плюс тепловизор). Ретрансляционный работает «в паре» с разведчиком, поднимаясь выше для дальней связи. Вариант радиотехнической разведки оснащается средствами перехвата и пеленгации излучений противника. Встречаются и исполнения с аппаратурой радиоэлектронного противодействия. Один планер служит основой для нескольких функционально разных машин.

Второй принцип — по «поколению» электроники и защищённости. Ранние серии начала-середины 2010-х имели более простые средства связи и навигации. По мере роста угроз со стороны РЭБ разработчик усиливал шифрование канала, помехозащищённость, устойчивость навигации к подавлению и спуфингу, вводил резервные режимы удержания маршрута. Более поздние аппараты при внешнем сходстве существенно «умнее» и живучее. Практический вывод: сталкиваясь с упоминанием «Орлана-10», всегда полезно уточнять конфигурацию, серию и год выпуска.

Применение и тактика

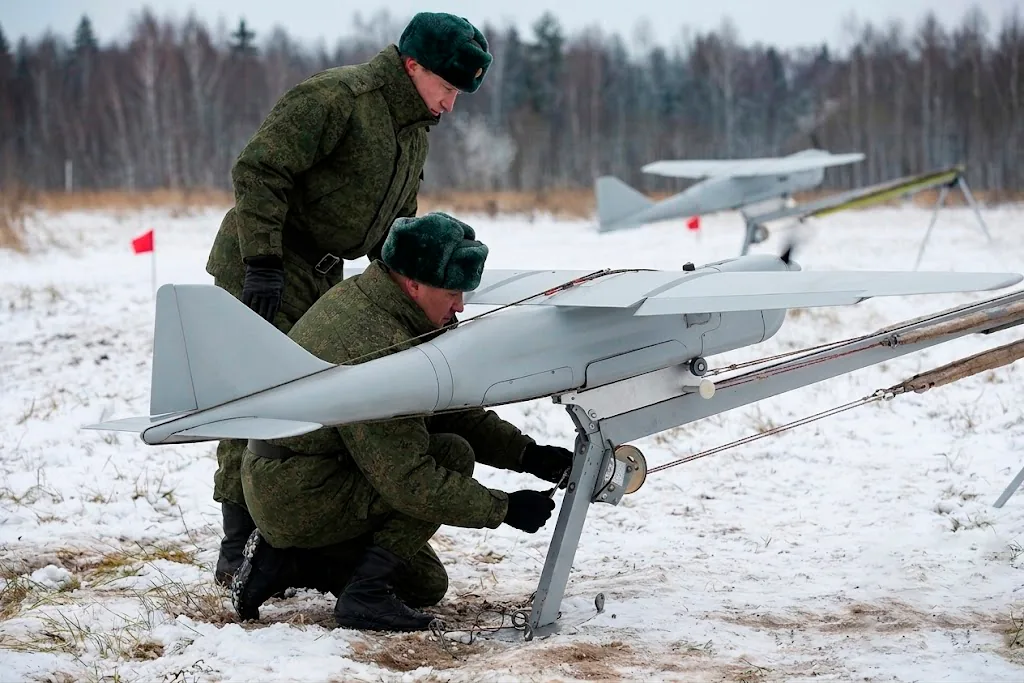

Типовой боевой вылет показывает, как подсистемы работают вместе. Расчёт из двух-трёх человек собирает планеры, устанавливает наземную станцию и катапульту, оператор задаёт полётное задание — маршрут, зону барражирования, высоту, режимы нагрузки. Аппарат уходит в набор высоты с катапульты, автопилот ведёт его по маршруту, над районом наблюдения он переходит в барражирование по кругу, позволяя оптике непрерывно контролировать местность.

1. Развёртывание: сборка аппаратов, установка наземной станции с антеннами и катапульты, проверка связи, навигации и топлива.
2. Запуск с катапульты — аэродром не нужен, старт возможен практически с любой ровной площадки.
3. Полёт и барражирование: автопилот удерживает высоту и курс, оптика сканирует местность.
4. Разведка и целеуказание: обнаружение и распознавание целей, привязка картинки к координатам, ретрансляция сигнала вторым аппаратом.
5. Передача данных и корректировка огня: разведданные в реальном времени уходят артиллерии, оператор наблюдает разрывы и передаёт поправки.
6. Реакция на помехи: при потере спутниковой навигации — переход на инерциальную, при потере связи — автоматический возврат.
7. Возвращение и посадка на парашюте, обслуживание, смена нагрузки, подготовка к следующему вылету.

Из этого видно главное: Орлан-10 — не «игрушка на пульте», а высокоавтоматизированный комплекс, где человек задаёт задачу и принимает решения, а рутину (пилотирование, стабилизацию картинки, реакцию на потерю связи) выполняет автоматика. Именно поэтому один расчёт способен эффективно управлять аппаратом на протяжении многочасового вылета. Второй вывод — роль ретрансляции: многие «фирменные» возможности (большая дальность, устойчивая связь на удалении) раскрываются именно при совместной работе нескольких аппаратов, поэтому Орлан-10 всегда рассматривают как комплекс, а не как отдельный дрон.

Сильные и слабые стороны

Как и любая техника, Орлан-10 — компромисс. Его сильные и слабые стороны — прямое следствие концепции «дешёвого массового разведчика с большой продолжительностью полёта».

• Сильная сторона: рекордная для класса продолжительность полёта до 16 часов — непрерывное наблюдение половину суток.
• Модульная сменная нагрузка — многофункциональность на единой платформе (разведка, ретрансляция, РТР).
• Большая дальность с ретрансляцией и развитые, помехозащищённые средства связи.
• Дешевизна, технологичность и массовость — потеря аппарата не критична.
• Эксплуатационная простота: небольшой расчёт, катапультный старт, парашютная посадка, ремонтопригодность.

• Слабая сторона: уязвимость к средствам РЭБ — подавлению связи и спутниковой навигации, спуфингу.
• Уязвимость к ПВО, зенитным комплексам и дронам-перехватчикам.
• Ограниченная полезная нагрузка и чувствительность к сильному ветру, обледенению и непогоде.
• Шум и тепловой след от ДВС облегчают акустическое и тепловое обнаружение.
• Сам целей не поражает: ценность реализуется только в связке с огневыми средствами и грамотным расчётом.

Противодействие: РЭБ, ПВО, перехват

Главная угроза для Орлана-10 сегодня — радиоэлектронная борьба. Средства РЭБ действуют по двум направлениям: подавляют канал управления (глушение затрудняет связь борта с наземной станцией) и бьют по спутниковой навигации. Здесь различают два типа воздействия. Подавление (jamming) — «зашумление» диапазона мощной помехой, из-за чего приёмник теряет координаты, но аппарат хотя бы «понимает», что сигнал пропал, и переходит на инерциальную навигацию. Спуфинг тоньше и опаснее: противник передаёт ложные, но правдоподобные сигналы, заставляя приёмник «поверить», что он в другом месте, — это способно незаметно увести аппарат с маршрута или исказить координаты целей.

Ответ конструкторов — избыточность и живучесть: шифрование и помехозащищённость канала, комплексирование спутниковой и инерциальной навигации, резервные режимы удержания маршрута и алгоритмы автономного возврата при потере связи. Абсолютной защиты не существует: при достаточно мощном и грамотном воздействии РЭБ связь может быть нарушена, и тогда в дело вступает автоматика возврата. Это гонка «щита и меча», в которой обе стороны учатся друг у друга, поэтому аппараты разных лет выпуска заметно отличаются устойчивостью.

Помимо РЭБ, Орлан-10 уязвим для «кинетического» перехвата: средств ПВО, зенитных комплексов, истребителей и специализированных дронов-перехватчиков. Однако малозаметность и рабочая высота до 5000 м делают его непростой целью, требующей затрат ресурсов, — расходовать дорогую зенитную ракету на дешёвый разведчик невыгодно. Утверждения о «неуязвимости» и о «лёгкости перехвата» одинаково неверны: истина в том, что аппарат уязвим, но его поражение обходится противнику недёшево, а массовость комплекса компенсирует неизбежные потери.

Сравнение с аналогами

В своём классе Орлан-10 соседствует с отечественными ZALA 421-16Е и Supercam S350, а также с более лёгкими и более тяжёлыми аппаратами. Главное его отличие — выдающаяся продолжительность полёта: до 16 часов против примерно 4–4,5 часов у прямых конкурентов. Supercam при этом выигрывает по прямой дальности канала, а каждый аппарат делает свой акцент, и нередко они дополняют друг друга в общей системе разведки.

Соотнесение с соседними классами показывает нишу Орлана-10. Лёгкий ручной RQ-11 Raven — «глаза роты» на ближней дистанции. Тяжёлый Форпост-Р работает на большую глубину и несёт оружие, но стоит несопоставимо дороже. Орлан-10 занимает золотую середину: он возможнее лёгких ручных аппаратов по дальности и продолжительности, но радикально дешевле и проще тяжёлых машин. Именно эта «серединная» ниша и оказалась самой востребованной в массовом порядке — точное попадание в нишу нередко важнее выдающихся характеристик.

Обучение оператора и выводы

Эффективность комплекса критически зависит от подготовки расчёта. Обучение оператора включает изучение матчасти, планирование полёта, работу с полезной нагрузкой и наземной станцией, а также тактическую подготовку с учётом радиоэлектронной обстановки — выбор позиции наземной станции, маршрутов в обход зон РЭБ, действий при потере связи. Базовые навыки закладываются на курсе операторов БПЛА, где обучают пилотированию на более простых аппаратах, а мастерство приходит с налётом и опытом. Общие понятия беспилотной авиации разобраны в нашем словаре терминов.

Орлан-10 — редкий пример того, как простой, недорогой и массовый аппарат влияет на характер боевых действий несопоставимо со своими размерами. Ключ к успеху — не один выдающийся параметр, а сбалансированное сочетание качеств: продолжительность полёта, модульная нагрузка, дальность с ретрансляцией, эксплуатационная простота и дешевизна, помноженные на развитые средства связи. Синергия этих свойств и создала феномен «рабочей лошадки».

В современной войне побеждает не самое совершенное, а самое подходящее и массовое средство, встроенное в грамотно организованную систему.Обобщённый вывод о феномене Орлана-10

При этом важна трезвость оценки: Орлан-10 — не чудо-оружие. Он уязвим к РЭБ и ПВО, чувствителен к погоде, ограничен в нагрузке и сам целей не поражает. Его эффективность зависит от радиоэлектронной обстановки, подготовки расчёта и налаженного разведывательно-огневого контура. Это сильный элемент системы, а не одиночная машина, и одинаково ошибочны и восторженная мифологизация, и пренебрежительное отрицание. Для дальнейшего изучения логично продолжить с родственных аппаратов — ZALA 421-16Е, Supercam S350 и Форпост-Р.
