RQ-11 Raven

RQ-11 Raven («Ворон») — американский лёгкий разведывательный беспилотник ручного запуска разработки компании AeroVironment, ставший одним из самых массовых мини-БПЛА в истории. Аппарат весит менее двух килограммов, запускается броском руки без катапульты и взлётной полосы, а управляется одним оператором с портативной наземной станции. За два десятилетия эксплуатации Raven из экспериментальной программы армии США превратился в эталон целого класса «ротных» беспилотников ближней разведки и задал стандарт для десятков подражателей по всему миру.

В этом материале мы разбираем Raven по существу: как он устроен, чем отличается от квадрокоптера, какие у него реальные характеристики, чем различаются версии, как он применяется на уровне взвода и роты, в чём его сильные и слабые стороны и насколько он уязвим для современных средств РЭБ и ПВО. Материал носит информационно-образовательный характер и опирается на открытые источники.

Что такое RQ-11 Raven

Raven — малоразмерный беспилотник самолётного типа для воздушной разведки ближнего радиуса в интересах подразделений тактического звена. По классификации армии США он относится к категории малых беспилотных систем (SUAS) — аппаратов ручного запуска массой до нескольких килограммов. Индекс «RQ» означает reconnaissance (разведка) и unmanned (беспилотный); цифра «11» — порядковый номер в системе обозначений беспилотников Пентагона. Отсутствие ударных литер в индексе подчёркивает чисто разведывательное, невооружённое назначение аппарата.

Ключевая идея Raven — дать пехотному подразделению собственные «глаза в небе», не завися от авиации и беспилотников более высокого уровня, которые распределяются штабами и не всегда доступны в нужный момент. Командир роты или взвода получает компактную систему, которую переносит один-два человека в рюкзаке, собирает за минуты и запускает прямо с позиции броском руки. С высоты в несколько сотен метров оператор видит то, что происходит за ближайшим гребнем, в соседнем квартале или на маршруте колонны, и передаёт эту картину командиру в реальном времени. Именно автономность тактического звена, а не рекордные ТТХ, сделала Raven востребованным.

Важно понимать место Raven в иерархии беспилотных систем. Он не конкурирует с ударными MQ-9 Reaper или разведчиками оперативного уровня: у тех дальность в сотни километров и время полёта в десятки часов. Raven решает задачу «здесь и сейчас», в радиусе нескольких километров вокруг конкретного подразделения, и по сути открыл нишу «карманной» тактической разведки. В отличие от бытового квадрокоптера, Raven — миниатюрный самолёт с крылом: он держится в воздухе за счёт аэродинамической подъёмной силы, что даёт большее время полёта и дальность, но лишает способности зависать на месте. Подробнее о самом понятии — в справке БПЛА.

Наконец, Raven — это не отдельный аппарат, а комплекс. В его состав обычно входят три беспилотника, две наземные станции управления, комплект аккумуляторов и транспортная укладка. Такой набор позволяет вести непрерывную разведку: пока один аппарат в воздухе, второй заряжается, третий остаётся резервом на случай потери. Понимание того, что Raven — это система, а не единичный дрон, принципиально для оценки его боевой эффективности и стоимости.

История создания

История Raven выросла из многолетнего опыта AeroVironment в области сверхлёгких летательных аппаратов. Прямым предком стал беспилотник Pointer конца 1980-х — сравнительно крупный аппарат ручного запуска массой около 4 кг, применявшийся морпехами США, в том числе в операции «Буря в пустыне» 1991 года. Pointer доказал саму концепцию переносной воздушной разведки для пехоты, но оказался тяжёлым и громоздким. Его недостатки — избыточный вес, капризная аналоговая электроника, сложность укладки — и сформировали техническое задание на будущий Raven: сделать то же самое, но вдвое-втрое легче и надёжнее.

В начале 2000-х армия США сформулировала потребность в беспилотнике, помещающемся в один рюкзак. Первые прототипы Raven поднялись в воздух около 2001 года, а опытные образцы применялись в Афганистане и Ираке ещё до официального принятия — потребность в ближней разведке там оказалась острейшей. Официально система принята на снабжение в 2003 году под обозначением RQ-11A, и этот год считается точкой отсчёта её серийной жизни. Вскоре на смену пришла усовершенствованная RQ-11B, ставшая по-настоящему массовой: по открытым данным, суммарный тираж всех модификаций достиг ориентировочно двадцати тысяч аппаратов.

Появление Raven именно тогда не было случайностью: к началу 2000-х созрели компактные литиевые аккумуляторы, миниатюрные видеокамеры, дешёвые МЭМС-гироскопы и массовая спутниковая навигация GPS. Их совместное удешевление впервые позволило уместить полноценную разведывательную систему в двухкилограммовый планер. Одновременно изменился характер конфликтов: противопартизанские действия в городской и пересечённой местности требовали именно ближней разведки за укрытиями. Позже аналоговый радиоканал сменила цифровая версия Raven B DDL, а на базе Raven выросло целое семейство AeroVironment — от миниатюрного Wasp до барражирующих боеприпасов Switchblade.

Конструкция и устройство

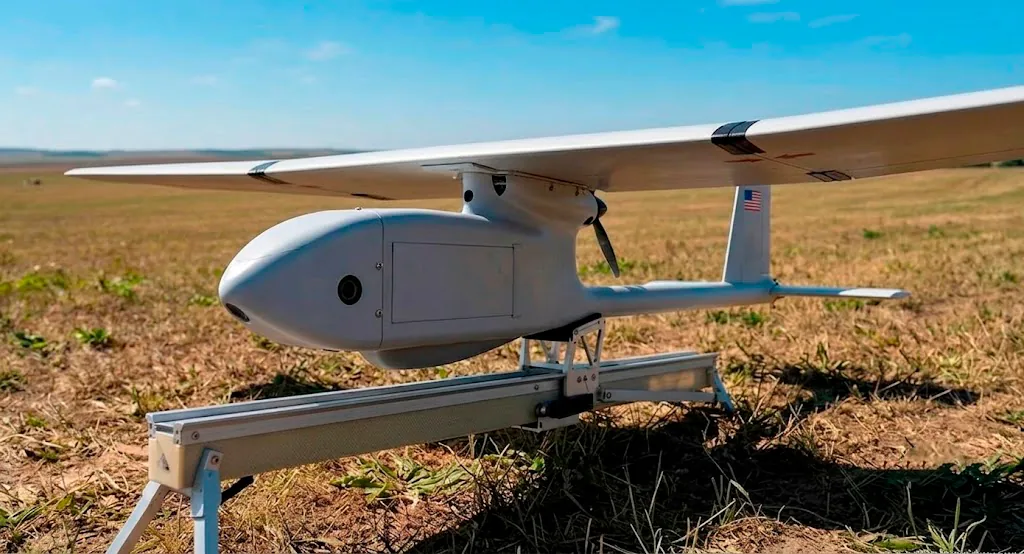

Raven — классический беспилотник самолётной схемы с высокорасположенным прямым крылом, толкающим воздушным винтом и электрической силовой установкой. Аппарат построен по принципу максимальной простоты и модульности: он разбирается на секции без инструмента, собирается «на защёлках» за минуты и легко восстанавливается после жёсткой посадки. Общая философия — «дёшево, легко, ремонтопригодно»: планер сделан из ударопрочного вспененного материала, а дорогая начинка (оптика, электроника, аккумулятор) вынесена в защищённые модули, переживающие удар о землю.

Планер и посадка

Фюзеляж из лёгкого вспененного пластика (на основе пенопластовых материалов, армированных кевларом в нагруженных зонах) вмещает аккумулятор, плату управления, приёмопередатчик и носовой оптический модуль. Прямое крыло большого удлинения даёт хорошее аэродинамическое качество: при отказе двигателя аппарат долго планирует, а не падает. Размах крыла около 1,4 м, длина фюзеляжа порядка 0,9 м. Raven не имеет ни шасси, ни парашюта: посадка выполняется «глубоким сваливанием» — оператор переводит аппарат в режим потери подъёмной силы, и Raven падает в намеченную точку, разваливаясь на секции по линиям стыков. Это штатный режим: энергия удара гасится расстыковкой крыла, хвоста и нагрузки, после чего секции собираются обратно. Вспененный материал вдобавок слабо отражает радиолокационный сигнал, снижая заметность.

Силовая установка и электроника

Raven приводится электромотором с толкающим винтом в хвосте. Электрическая тяга принципиальна: мотор почти бесшумен (на рабочей высоте аппарат не слышен с земли), не имеет выхлопа и вибраций, что упрощает стабилизацию оптики и снижает тепловую заметность. Толкающая схема освобождает нос под оптику и защищает винт при посадке. Питает всё сменный литиевый аккумулятор — главный ограничитель времени полёта. Сердце аппарата — бортовой автопилот: он удерживает горизонтальный полёт, выдерживает курс и высоту, летит по маршрутным точкам и умеет автономно возвращаться в точку запуска при потере связи. Оператор в любой момент может вмешаться, но большую часть полёта Raven летит сам, освобождая внимание для анализа картинки.

Полезная нагрузка

Целевая нагрузка размещена в носовом гиростабилизированном модуле и в базе включает цветную дневную видеокамеру и инфракрасную (тепловизионную) камеру для тёмного времени суток. Модуль поворачивается, позволяя вести наблюдение за точкой интереса, кружа вокруг неё. Масса нагрузки невелика — ориентировочно около 200 граммов, поэтому Raven даёт обзорную, а не детальную «снайперскую» картинку. Тепловизор видит тепловой контраст (работающий двигатель, тело человека), но остаётся обзорным и теряет эффективность при равномерном прогреве местности или маскировке техники. В спецверсиях добавлялся лазерный целеуказатель для работы с наземными подразделениями и авиацией. Raven — сугубо разведывательный аппарат, боевой нагрузки он не несёт.

Тактико-технические характеристики

Тактико-технические характеристики Raven отражают его нишу лёгкого разведчика ближнего радиуса. Ниже — сводная таблица ключевых параметров по открытым источникам. Все значения ориентировочные и зависят от модификации, комплектации и условий эксплуатации.

Масса до двух килограммов и размах около 1,4 м определяют всю логику применения: аппарат запускается броском руки без катапульты, а вся система переносится в рюкзаке. Дальность «до 10 км» — это радиус по радиоканалу в пределах прямой видимости, а не запас хода: в горах или плотной застройке связь может прерваться уже на паре километров. Практический потолок до 4500 м — высотная возможность планера, но обычно Raven работает на высотах в несколько сотен метров, где оптимален баланс обзора, детализации и скрытности. Диапазон скоростей 45–95 км/ч отражает экономичное барражирование и более быстрый перелёт против ветра. Время полёта 60–90 минут задаётся ёмкостью батареи; для непрерывной разведки используется «карусель» из нескольких аппаратов комплекса.

Модификации и версии

За два десятилетия Raven прошёл путь от опытных образцов до цифровой сетевой системы. Под общим именем «Raven» в источниках могут скрываться существенно разные по возможностям машины, поэтому понимание линейки важно. RQ-11A — исходная серийная модель 2003 года: лёгкий планер ручного запуска, электромотор, аналоговый радиоканал, дневная и инфракрасная камеры. Она доказала работоспособность концепции в Ираке и Афганистане, но выявила недостаточную надёжность электроники и ограниченную устойчивость связи.

RQ-11B — усовершенствованная и самая массовая версия: доработанная аэродинамика, надёжнее электроника, улучшенная гиростабилизированная оптика и повышенная живучесть. Именно она выпускалась тысячами и составила основу парка армии США и союзников. Ключевым вариантом стал Raven B DDL (Digital Data Link) — замена аналогового канала на защищённую цифровую линию: шифрование, помехоустойчивость и одновременная работа нескольких аппаратов в одном районе без взаимных наводок. Для условий насыщенной радиоэлектронной борьбы версия DDL наиболее актуальна, поскольку аналоговые линии ранних машин подавляются относительно легко.

Главный урок таблицы: прогресс мини-БПЛА шёл не по линии «летать дальше и дольше», а по линии «связь устойчивее, картинка чётче, интеграция глубже». Планер Raven почти не менялся, а канал связи прошёл путь от уязвимого аналога до защищённого цифрового. Это отражает общую тенденцию отрасли: по мере насыщения поля боя средствами РЭБ решающим становится не планер, а устойчивость информационного контура. На базе решений Raven выросло и семейство AeroVironment — миниатюрный Wasp, средний Puma и барражирующие боеприпасы Switchblade, унаследовавшие портативность и ручную логистику.

Применение и тактика

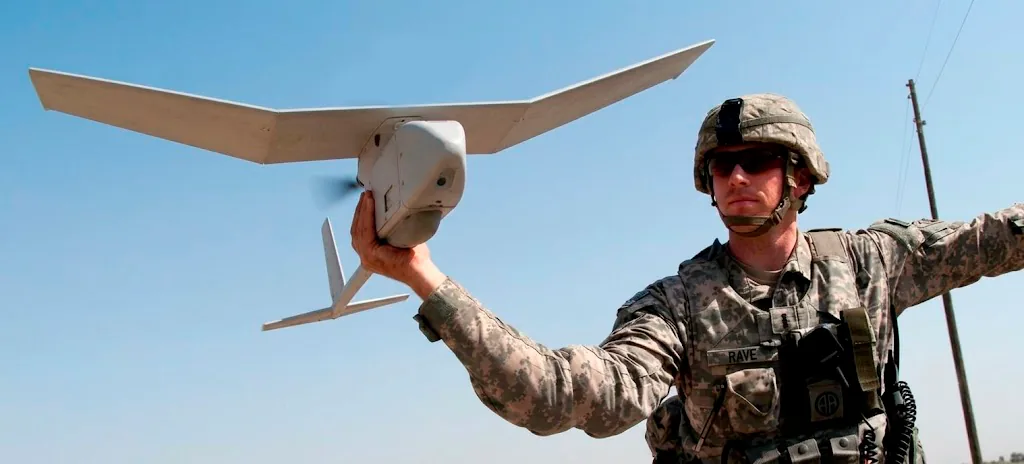

Raven применяется на уровне взвода и роты там, где командиру нужна картина «за ближайшим препятствием» без обращения к вышестоящим средствам. Полный цикл прост: расчёт собирает аппарат из секций, включает наземную станцию, задаёт на карте маршрут, запускает Raven броском руки, автопилот выводит его в район, а оператор анализирует картинку и докладывает командиру. По выработке батареи или выполнении задачи аппарат возвращается и садится глубоким сваливанием, после чего меняется аккумулятор и готовится следующий вылет. Большую часть «пилотирования» выполняет автопилот, поэтому один расчёт из двух человек обеспечивает почти непрерывную разведку.

Типовые сценарии

Классическая задача — разведка маршрута: перед выдвижением колонны расчёт осматривает дорогу на несколько километров вперёд, высматривая засады, заграждения и признаки минирования. Именно в этой роли Raven многократно оправдывал себя со времён Ирака и Афганистана. Другой сценарий — наблюдение за районом или объектом: аппарат кружит над точкой интереса, гиростабилизированная оптика удерживает картинку, оператор привязывает обнаруженные объекты к карте. Привязка к координатам превращает наблюдение в целеуказание: артиллерия или авиация получают точку для удара. Так Raven замыкает разведывательно-информационный контур подразделения, а в версиях с лазерным целеуказателем — и разведывательно-огневой. Отдельные задачи — охрана периметра и оценка результатов удара.

В расчёте эффективнее работают два номера с распределёнными ролями: оператор ведёт аппарат и анализирует картинку, помощник запускает броском, следит за обстановкой вокруг позиции, меняет аккумуляторы и собирает аппарат после посадки. Такое разделение позволяет оператору полностью сосредоточиться на разведке. При этом каждый этап цикла имеет уязвимости: запуск и посадка демаскируют расчёт, канал связи может быть подавлен, а навигация сбита средствами РЭБ. Для сравнения тактических ниш полезно взглянуть на более крупные разведчики вроде Орлана-10, работающие на оперативной глубине.

Сильные и слабые стороны

Как и любой аппарат, Raven — это набор компромиссов. Его достоинства прямо вытекают из выбранной ниши, а недостатки — оборотная сторона тех же решений. Начнём с сильных сторон.

• Портативность: вся система в рюкзаке, запуск броском руки без катапульты и аэродрома.
• Простота освоения: аппаратом управляет обычный солдат после короткого курса, а не лётчик-оператор.
• Скрытность: бесшумный электромотор и слабозаметный вспененный планер.
• Ремонтопригодность: посадка сваливанием и модульная сборка, дорогая начинка переставляется в новый корпус.
• Автоматизация: автопилот, полёт по точкам и автономный возврат при потере связи.
• Массовость и отлаженность: тираж около двадцати тысяч, зрелый обучающий и логистический контур.

Слабые стороны — оборотная сторона лёгкости и возраста платформы.

• Короткое время полёта и дальность — плата за электротягу и малый вес.
• Обзорная, а не детальная оптика: малый весовой бюджет нагрузки около 0,2 кг.
• Чувствительность к погоде: сильный ветер, осадки и мороз резко ограничивают применение.
• Уязвимость радиоканала и GPS к подавлению и подмене средствами РЭБ.
• Невозможность зависания: самолётная схема вынуждает постоянно двигаться.
• Возраст платформы: конструкция создана в эпоху «чистого эфира» и уступает новым аппаратам по защите каналов.

Противодействие: РЭБ, ПВО, перехват

Главная уязвимость Raven — это его информационный контур. Аппарат управляется по радиоканалу в пределах прямой видимости, и именно радиоканал остаётся его ахиллесовой пятой. Средства радиоэлектронной борьбы способны подавить линию управления и видео: аналоговые каналы ранних версий давятся относительно легко, цифровой DDL устойчивее, но и он не гарантирует связи против современных комплексов РЭБ. При потере канала автопилот переводит аппарат в автономный возврат по инерциально-спутниковому счислению, что многократно спасало Raven при кратковременных срывах связи. О принципах работы этих средств — в разделе РЭБ.

Отдельная угроза — воздействие на спутниковую навигацию. Глушение (jamming) грубо «заливает» эфир помехой, и приёмник перестаёт слышать спутники; аппарат «понимает», что потерял навигацию, и может перейти на инерциальное счисление. Подмена (spoofing) коварнее: аппарату транслируют ложный правдоподобный сигнал, и он «уверенно» определяет неверные координаты, способный увести себя в сторону. Если одновременно подавлены и связь, и навигация, автономный возврат тоже нарушается — аппарату не на что опереться. Инерциальная система на дешёвых МЭМС-датчиках служит лишь краткосрочным «мостиком»: за минуты полёта ошибка накапливается до сотен метров. Подробнее — в справке навигация.

Физическое поражение Raven затруднено: малый размер, вспененный слабоотражающий планер и малая тепловая заметность делают его трудной целью для классической ПВО, а сбивать двухкилограммовый разведчик дорогой зенитной ракетой экономически бессмысленно. Наиболее эффективны против таких аппаратов средства ближнего действия — стрелковое оружие при снижении, малокалиберная артиллерия, антидроновые ружья, а также специализированные дроны-перехватчики. Именно поэтому основную ставку в борьбе с мини-БПЛА этого класса делают на подавление их каналов, а не на физическое уничтожение планера. Живучесть Raven держится на малозаметности и краткости пребывания над целью, а не на активной защите, которой у аппарата нет.

Сравнение с аналогами

Место Raven лучше видно в сравнении с аппаратами смежных классов. Он крупнее и дальнобойнее миниатюрных разведчиков отделения, но заметно легче и «ближе» разведчиков ротно-батальонного и оперативного уровня вроде российского Орлана-10, у которого бензиновый мотор, катапультный старт и время полёта в разы больше. С барражирующими боеприпасами наблюдательного класса Raven роднит портативность и ручная логистика, но он невооружён — в отличие, например, от родственного по идеологии Switchblade 300.

Вывод из сравнения прост: Raven не пытается быть «лучше» более тяжёлых аппаратов — он решает принципиально другую задачу. Там, где Орлан-10 или ZALA 421 обеспечивают дальнюю разведку и корректировку в интересах штаба, Raven даёт мгновенную ситуационную осведомлённость непосредственно тому, кто ведёт бой. Сравнивать беспилотники «в лоб» по столбцам ТТХ — ошибка: аппараты разных классов создаются под разные задачи, и «больше дальность» не означает «лучше» вне контекста. Это не конкуренты, а разные ярусы единой системы разведки, каждый со своей зоной ответственности.

Обучение оператора и выводы

Философия Raven — «им должен пользоваться обычный солдат» — прямо определяет и подход к обучению. Базовый курс оператора короткий: аппарат разбирается и собирается без инструмента, запуск сводится к броску руки, а большую часть полёта ведёт автопилот, поэтому основное внимание уделяется не «пилотированию», а чтению разведывательной картины и работе с наземной станцией. Типовые ошибки новичков — полёт на предельной дальности без запаса батареи на возврат, игнорирование падения ёмкости на морозе, выход за складку местности с потерей радиовидимости и переоценка детализации обзорной оптики. Опытный расчёт заранее закладывает границу безопасного возврата по остатку заряда и планирует полёт с учётом рельефа, ветра и радиообстановки, а освоить работу с техникой этого класса помогают специализированные курсы подготовки операторов БПЛА и FPV.

Итог: RQ-11 Raven — не рекордсмен по характеристикам, а образец инженерной точности попадания в нишу. Он взял ровно те технологии, что созрели к началу 2000-х, и упаковал их в простую, дешёвую и «неубиваемую» систему, которую можно дать в руки пехоте. Именно поэтому он стал не просто удачным изделием, а родоначальником целого класса «карманной» тактической разведки, влияние которого прослеживается в конструкции множества современных аппаратов — от коммерческих коптеров до самодельных дронов. Его главный урок актуален и сегодня: в тактическом звене решают не рекордные ТТХ, а простота, скорость развёртывания и устойчивость информационного контура. Продолжить знакомство с темой можно в материалах о Орлане-10 и барражирующих боеприпасах.
